Elektrické kabely
Vedou napětí od zdroje ke spotřebiči. Pevné kabely se používají pro rozvody, které se nehýbou a nejsou mechanicky namáhány. Snesou však suché i vlhké podmínky nejen ve zdech, ale i v zemi. Ohebné kabely pak najdete u pohyblivých přívodů, přívodních kabelů ke spotřebičům a na prodlužovacích šňůrách.
Parametry elektrických kabelů
-
Počet žil – Většinou se používají kabely s dvěma až pěti žilami. Ty s lichým počtem žil postupně nahradily kabely se sudým. Dvoužilové se používají k přerušení obvodu, například k žárovce nebo ventilátoru. Třížilový má navíc nulový vodič („nulák“) a ochranný vodič (přípona J), nebo obsahuje pouze fázové vodiče (přípona O, používá se např. u dvoupáčkových vypínačů). Čtyřžilový obsahuje třífázové vodiče stejně jako pětižilový, který má navíc modrý a zelenožlutý stejně jako třížilový.
-
Průřez vodiče – V domácích instalacích se instalují zejména kabely o průřezu od 1,5mm² do 6mm². 1,5mm² využijete například u světelných obvodů, 2,5mm² potom u zásuvkových rozvodů. Tlustší se používají při vysokém odběru elektrické energie, případně na delší vzdálenosti.
-
Barva izolace – Usnadňuje rozlišení žil, tedy vodičů v kabelech. Zelenožlutý vodič bývá ochranný, zatímco modrou barvu mívá nulový. K pracovnímu uzemnění slouží růžový vodič. Zbylé žíly, tedy AC a DC, mívají hnědou, černou nebo červenou barvu.
Často používané druhy kabelů

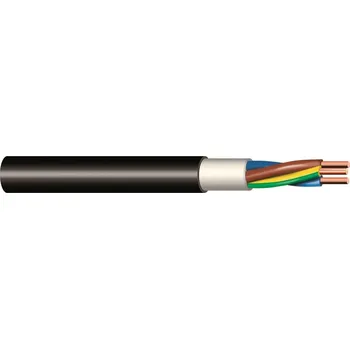

- Elektrické kabely CYKY – Nejčastěji používané silové kabely. Mají pevné měděné jádro určené pro elektroinstalaci ve zdi nebo ve stropu. Ve starších rozvodech můžete najít hliníkovou variantu AYKY.
- Elektrické kabely CYSY – Ohebné kabely s měděným jádrem a PVC izolací bílé a černé barvy. Používají se jako pohyblivé přívody.
- Elektrické kabely CYA – Jednoduché měděné vodiče se slaněným jádrem. Používají se v suchém prostředí pro pevné uložení v potrubí a pod omítkou.
- Elektrické kabely CYKYLo – Plochá varianta CYKY. Používá se ve stísněných prostorách, kde se s kulatým kabelem špatně pracuje, například v drážkách ve zdi, ve stropech nebo podlahách. Označují se také CYYPL.
- Elektrické kabely CY – Jednožilové měděné dráty s pevným jádrem. Hodí se do suchého prostředí pro pevné uložení v potrubí a pod omítkou, například k propojení svorek.
