Šířka 70 mm, výška 5 mmTepelně smršťovací letovací spojka slouží k pevnému, vodotěsnému a spolehlivému spojení dvou vodičů v elektroinstalacích. Umožňuje současné mechanické spojení, připájení i zaizolování v jednom pracovním kroku.

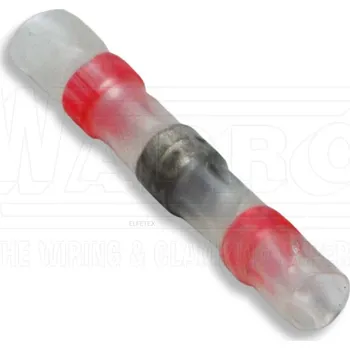

Tepelně smršťovací letovací spojka slouží k pevnému, vodotěsnému a spolehlivému spojení dvou vodičů v elektroinstalacích. Umožňuje současné mechanické spojení, připájení i zaizolování v jednom pracovním kroku. Je vybavena integrovaným pájecím kroužkem, který zajišťuje kvalitní elektrický kontakt bez nutnosti použití klasické páječky.
Spojka má rozměry 70,0 milimetrů na šířku a 5,0 milimetrů na výšku. Je vhodná pro použití v automobilových, domovních i průmyslových instalacích, kde je požadováno dlouhodobě bezpečné spojení lankových vodičů. Materiál izolace je teplem smrštitelná trubice, která zajišťuje odolnost proti teplotám od -55°C do +95°C. Teplota tání pájecí slitiny je minimálně +145°C a orientační teplota pro zpracování je cca 250°C.
Spojka je určena pro jmenovitý průřez 0,5 až 1 mm² a rozsah AWG 20 až 17. Její provedení je normální s krátkým tvarem pouzdra a povrchová ochrana je holá. Izolace je zajištěna materiálem jiného typu a barva izolace je červená. Řada napětí je do 230/380 V a druh spojení je styková spojka.
Při zpracování je nutné dodržet postup od výrobce, aby došlo ke spojení, připájení, izolování a utěsnění. Optickou kontrolu spojení umožňuje průhledná smršťovací bužírka. Pro správné použití je doporučeno použít kónický nástavec na horkovzdušné pistoli, aby bylo dosaženo proudění horkého vzduchu pouze na délku plochy spojky.
