KuželíkovéKuželíkové ložisko 30324 - ložisko kuželíkové jednořadé SKF má kuželové oběžné dráhy na vnitřních a vnějších kroužcích, mezi nimiž jsou umístěny kuželíky. Prodloužené površky oběžných drah se protínají v jediném bodě na ose ložiska.

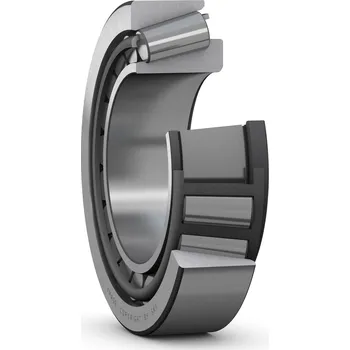

Kuželíkové ložisko 30324 - ložisko kuželíkové jednořadé SKF má kuželové oběžné dráhy na vnitřních a vnějších kroužcích, mezi nimiž jsou umístěny kuželíky. Prodloužené površky oběžných drah se protínají v jediném bodě na ose ložiska. Konstrukce kuželíkového ložiska je zvláště vhodná pro přenášení kombinovaného (radiálního a axiálního) zatížení. Axiální únosnost ložiska závisí především na stykovém úhlu a čím je úhel a větší, tím větší je axiální únosnost. Velikost úhlu je vyjádřena výpočtovým součinitelem. Čím je hodnota součinitele větší, tím větší je stykový úhel a tím je ložisko vhodnější pro přenášení axiálních zatížení. Kuželíkové ložisko je většinou rozebíratelné tzn. vnitřní kroužek s klecí a kuželíky tvoří celek, který se montuje zvlášť, stejně jako vnější kroužek. Kuželíkové ložisko se vyznačuje logaritmickým stykovým profilem, který zajišťuje optimální rozložení napětí v místě styku kuželíku a oběžné dráhy. Zvláštní konstrukce povrchu kluzných ploch vodicí příruby a velkého čela kuželíku podporuje vytváření mazivového filmu v místě styku čel kuželíků a vodicí příruby. Toto konstrukční zlepšení přispělo ke zvýšení provozní spolehlivosti a omezilo negativní vlivy nesouososti.
