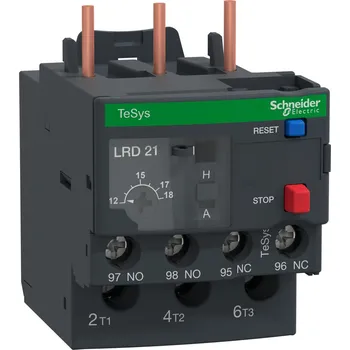

Přepínací, 690 V, 18 A, šířka 78 mm, výška 50 mmSchneider Electric LRD21 TeSys LRD -jisticí nadproudové relé - 18A/690V - rozsah nastavení teploty 12-18A - třída vypnutí 10A - pro ochranu 3fázových motorů 7.5kW@400V. Rozdílové zařízení s poruchou fáze a detekcí nerovnováhy zatížení.
Schneider Electric LRD21 TeSys LRD -jisticí nadproudové relé - 18A/690V - rozsah nastavení teploty 12-18A - třída vypnutí 10A - pro ochranu 3fázových motorů 7.5kW@400V. Rozdílové zařízení s poruchou fáze a detekcí nerovnováhy zatížení. Poskytuje to volbu tepelného nastavení, manuálně-automatický reset přepínač, testovací selektor pro simulaci vypínacích, nulovacích a stop tlačítek, indikátor příznaku a 2 pomocné kontakty 1Z+1V pro signalizaci poruchy. Nastavení jsou chráněna průhledným krytem uzamykatelným zapečetěním. Připojení šroubovými svorkami se přímo připojuje ke spodním svorkám 3-pólových stykačů LC1D18-D38. Instalace na lištu DIN nebo šroubovák upevnění, oddělená od stykače, s pouitím svorkovnice LAD7B106 (objednat samostatně). Certifikováno více standardů (IEC, UL, CSA, CCC, ATEX, Marine), splňuje požadavky norem Green Premium (RoHs/Reach). Základní popis řada: TeSys TeSys Deca označení výrobku: TeSys LRD TeSys Deca typ produktu nebo součásti: Rozdílové jistící nadproudové relé Krátký název zařízení: LRD použití relé: Ochrana motoru kompatibilita výrobku: LC1D32 LC1D18 LC1D25 LC1D38 typ sítě: AC DC trída spoušte: Třída 10A podle IEC 60947-4-1 Nastavení rozsahu nadproudové ochrany: 12…18 A [Ui] jmenovité izolační napětí: Výkonový obvod: 600 V podle CSA Výkonový obvod: 600 V podle UL Výkonový obvod: 690 V podle IEC 60947-4-1 Doplňky frekvence sítě: 0...400 Hz montážní držák: Deska, se specifickým příslušenstvím Lišta, se specifickým příslušenstvím Pod stykačem mezní hodnota pro vypnutí: 1,14 +/- 0,06 Ir podle IEC 60947-4-1 Složení pomocného kontaktu: 1 Z + 1 V [Ith] jmenovitý tepelný proud: 5 A pro signalizační obvod dovolený proud: 1,5 A při 240 V AC-15 pro signalizační obvod 0,1 A při 250 V DC-13 pro signalizační obvod [Ue] jmenovité pracovní napětí: 690 V AC 0...400 Hz pro výkonový obvod podle IEC 60947-4-1 jmenovitý proud pojistky: 4 A gG for signalizační obvod 4 A BS for signalizační obvod [Uimp] jmenovité impulzní výdržné napětí: 6 kV Citlivost na fáz.
