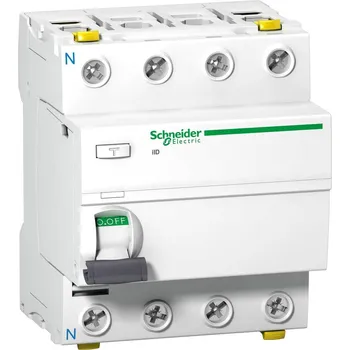

Na DIN lištu, čtyřpólový, jmenovitý proud 40 A, typ svodového proudu A, stupeň krytí IP 20Proudový chránič Schneider Electric A9Z31440 je součástí řady Acti 9 a je navržen pro použití v elektrických obvodech typu AC. Tento přístroj slouží k ochraně před nebezpečným dotykovým proudem, čímž zajišťuje vyšší úroveň bezpečnosti v domácnostech i průmyslových zařízeních.
Proudový chránič Schneider Electric A9Z31440 je součástí řady Acti 9 a je navržen pro použití v elektrických obvodech typu AC. Tento přístroj slouží k ochraně před nebezpečným dotykovým proudem, čímž zajišťuje vyšší úroveň bezpečnosti v domácnostech i průmyslových zařízeních. Chránič je vybaven čtyřmi póly (4P) a nulovým vodičem umístěným vlevo.
Technické specifikace
Jmenovitý proud: 40 A
Jmenovitý reziduální proud: 30 mA
Citlivost chrániče: 30 mA
Typ chrániče: A-SI
Třída proudového chrániče: SI
Typ sítě: AC
Jmenovité pracovní napětí: 400/415 V AC 50/60 Hz
Jmenovitý podmíněný zkratový proud: 10 kA
Fyzické parametry
Stupeň krytí: IP20 (ochrana proti vniknutí pevných těles a prachové částice)
Výška: 9,1 cm
Šířka: 7,2 cm
Hloubka: 7,3 cm
Hmotnost: 370 g
Montáž a připojení
Chránič je určen pro montáž na DIN lištu, což usnadňuje jeho instalaci. Je možné jej připojit pomocí dvojitých svorek, které umožňují použití jak neohebných vodičů s průměrem 1 až 35 mm², tak ohebných vodičů s průměrem 1 až 25 mm². Kroutící moment při utahování svorek je 3,5 N.m.
Další vlastnosti
Mechanická životnost: 20 000 cyklů
Elektrická životnost: AC-1: 15 000 cyklů při střídavém napětí 50/60 Hz
Jmenovité izolační napětí: 500 V AC 50/60 Hz
Jmenovité impulzní výdržné napětí: 6 kV
Prostředí a provozní podmínky
Provozní teplota: -25 °C až +60 °C
Teplota pro skladování: -40 °C až +85 °C
Stupeň znečištění: 3
Ostatní
Proudový chránič Schneider Electric A9Z31440 nabízí spolehlivou ochranu proti úrazům elektrickým proudem a je certifikován v souladu s normami EN 61008-1 a IEC 61008-1. V případě potřeby objednávky je nutné počítat s dobou naskladnění 7 až 30 dnů a platbou předem, jelikož tuto položku nelze vrátit do 14 dnů od obdržení.
Pro další informace nebo dotazy ohledně dostupnosti prosím kontaktujte zákaznickou podporu.
Tato hodnota udává maximální proud, při kterém chránič správně funguje a dokáže chránit před přepětím. Udává se v ampérech.
Stupeň krytí
IP 20
Nahlásit
Nahlásit chybu parametru
Udává ochranu zařízení před vnějšími vlivy. První číslice znamená stupeň krytí před dotykem a vniknutím cizích těles. Druhá číslice znamená ochranu před vodou a vlhkostí. Čím vyšší číslice jsou, tím je ochrana lepší.
Ostatní parametry
Produktové číslo
A9Z31440
Nahlásit
Nahlásit chybu parametru
Na Zboží od
24. září 2015
Nahlásit
Nahlásit chybu parametru
Typ
Použití chrániče
na DIN lištu
Nahlásit
Nahlásit chybu parametru
Počet pólů
čtyřpólový
Nahlásit
Nahlásit chybu parametru
Označuje počet samostatných elektrických vodičů (fází a nulových vodičů), které dokáže zařízení chránit.
Typ svodového proudu
A
Nahlásit
Nahlásit chybu parametru
Detekuje střídavé reziduální proudy (AC) a pulzující stejnosměrné proudy (DC) s určitou složkou.
Typy svodového proudu označují různé charakteristiky reziduálních proudů, které chránič detekuje a na které reaguje. Tato klasifikace pomáhá zajistit správnou funkci chrániče v různých elektrických obvodech s odlišnými typy zátěže.
Rozměry a hmotnost
Šířka
7,2 cm
Nahlásit
Nahlásit chybu parametru
Výška
9,1 cm
Nahlásit
Nahlásit chybu parametru
Hloubka
7,3 cm
Nahlásit
Nahlásit chybu parametru
Hmotnost
370 g
Nahlásit
Nahlásit chybu parametru
