Stupeň krytí IP 20Svodič přepětí je určen pro ochranu elektrických zařízení před přepětím a zajištění jejich bezpečného provozu. Tento náhradní modul je konstruován pro montáž v módu L-N a je kompatibilní s řadou DA-275 V/x+1.

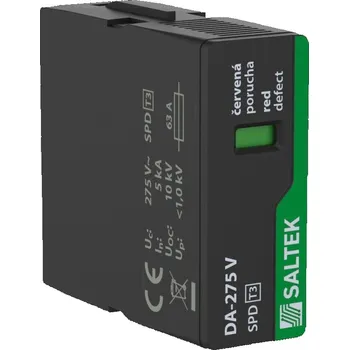

Svodič přepětí je určen pro ochranu elektrických zařízení před přepětím a zajištění jejich bezpečného provozu. Tento náhradní modul je konstruován pro montáž v módu L-N a je kompatibilní s řadou DA-275 V/x+1. Typ svodiče je T3, což značí jeho použití v koncových zařízeních a zajišťuje ochranu proti přepětí v posledním stupni.
Modul je navržen pro jmenovité napětí 230 V AC a nejvyšší trvalé provozní napětí 275 V AC. Jmenovitý výbojový proud dosahuje hodnoty 5,00 kA při tvaru vlny 8/20 µs. Zkušební napětí je stanoveno na 10,0 kV, což zaručuje odolnost proti vysokým napěťovým špičkám.
Napěťová ochranná hladina činí 1,00 kV, což je klíčový parametr pro určení účinnosti ochrany. Doba odezvy modulu je 25 ns, což umožňuje rychlé zásahy proti přepětí. Signalizace poruchy je zajištěna červenou kontrolkou, která upozorňuje na nutnost výměny modulu.
Stupeň krytí IP 20 zajišťuje ochranu před vniknutím cizích těles o průměru větším než 12,5 mm a před dotykem prstem, avšak nezaručuje odolnost proti vniknutí vody. Tento parametr je důležitý pro správné umístění a instalaci svodiče v souladu s bezpečnostními předpisy.
