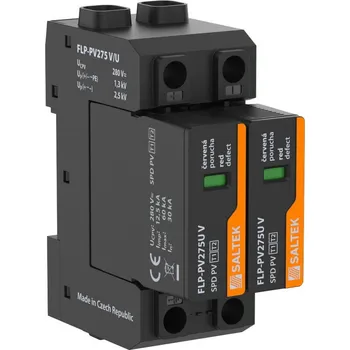

Stupeň krytí IP 20Přepěťová ochrana určená pro instalaci ve stejnosměrných obvodech fotovoltaických systémů s maximálním trvalým pracovním napětím 275 V DC. Fotovoltaická zařízení představují technologicky i finančně náročné realizace, jejichž životnost musí být, z důvodu návratnosti vložených prostředků, několik desetiletí.
Přepěťová ochrana určená pro instalaci ve stejnosměrných obvodech fotovoltaických systémů s maximálním trvalým pracovním napětím 275 V DC. Fotovoltaická zařízení představují technologicky i finančně náročné realizace, jejichž životnost musí být, z důvodu návratnosti vložených prostředků, několik desetiletí. Standardně výrobci garantují životnost těchto zařízení okolo dvaceti let. Pro bezporuchový provoz fotovoltaických (PV) systémů je nutné již při projektování této technologie a pozdější realizaci počítat s komplexní ochranou před atmosférickým a indukovaným přepětím. Z těchto důvodů je třeba aplikovat ochranu nejen na výstupní AC straně měniče, ale také na straně fotovoltaických panelů – DC strana. Srdcem, klíčovým zařízením, celého fotovoltaického systému je frekvenční měnič a tak je nutné ochranu před bleskem a přepětím zaměřit právě na něj a zároveň jej začlenit do konceptu celého systému ochrany před bleskem a přepětím. Zároveň musí být fotovoltaické články a jejich nosné konstrukce zahrnuty do návrhu zemnění. POUŽITÍ: Varistorový svodič bleskových proudů zapojený do 'U' K ochraně fotovoltaických instalací především na střeše, tam kde není dodržena dostatečná vzdálenost (připojení k LPS) Volba maximálního provozního napětí SPD: UCPV ≥ 1,2 × UOC STC TECHNICKÉ PARAMETRY: Typ SPD PV T1, PV T2 Montáž lišta DIN 35 mm Nejvyšší trvalé provozní napětí mód +/PE, -/PE UCPV 280,00 V DC Jmenovitý zkratový proud ISCPV 10 000 A DC Reziduální proud mód +/PE, -/PE IPE 0,500 mA AC Reziduální proud mód +/PE, -/PE IPE 0,020 mA DC Celkový výbojový proud (10/350 µs) ITotal(10/350) 25,00 kA Impulsní výbojový proud (10/350 µs) Iimp 12,50 kA Celkový výbojový proud (8/20 µs) ITotal(8/20) 120,00 kA Jmenovitý výbojový proud (8/20 µs) In 30,00 kA Maximální výbojový proud (8/20 µs) Imax 60,00 kA Napěťová ochranná hladina mód +/- Up 2,50 kV Napěťová ochranná hladina mód +/PE, -/PE Up 1,30 kV Doba odezvy ta 25 ns Průřez připojovaných vodičů pevný (min) 1,00 mm2 Průřez připoj
