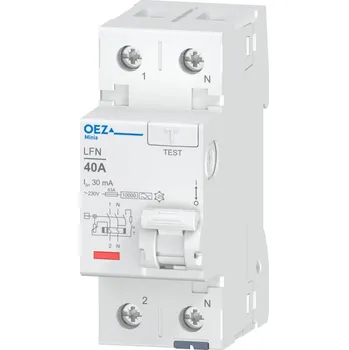

Jednopólový, jmenovitý reziduální proud 30 mA, počet fází 1, typ svodového proudu A, stupeň krytí IP 20Proudový chránič slouží k zajištění bezpečnosti elektrických instalací v domácnostech a bytových zařízeních. Reaguje na střídavé i pulzující stejnosměrné reziduální proudy.
Proudový chránič slouží k zajištění bezpečnosti elektrických instalací v domácnostech a bytových zařízeních. Reaguje na střídavé i pulzující stejnosměrné reziduální proudy. Chrání před nebezpečným dotykem živých a neživých částí, zabraňuje vzniku požáru nebo zkratu při snížené izolační schopnosti zařízení.
Zařízení je konstruováno pro instalaci na DIN lištu, s krytím IP20, které zajišťuje ochranu proti vniknutí pevných cizích těles. Má dvojpólové provedení a jmenovitý reziduální proud 30 mA, vhodný pro běžné aplikace. Jmenovitý proud chrániče je 40 A, s jmenovitým pracovním napětím AC 230 V a rozsahem od 195 V do 250 V.
Chránič je určen pro jmenovitý podmíněný zkratový proud 10 kA a zapínací a vypínací schopnost 500 A. Rázová odolnost dosahuje 1 kA a elektrická trvanlivost 10 000 cyklů. Mechanická trvanlivost je také 10 000 cyklů, což zaručuje dlouhodobou funkčnost. Připojovací průřez pro plný měděný vodič se pohybuje od 0,75 mm² do 35 mm².
Rozměry chrániče jsou 35,8 mm šířky, 90 mm výšky a 79,7 mm hloubky. Pracuje v teplotním rozmezí od -25 °C do 45 °C a splňuje klimatickou odolnost 28 cyklů. Disponuje ukazatelem stavu přístroje a možností uzamknutí nebo zaplombování v zapnuté i vypnuté poloze, což umožňuje kontrolu integrity instalace.
Udává ochranu zařízení před vnějšími vlivy. První číslice znamená stupeň krytí před dotykem a vniknutím cizích těles. Druhá číslice znamená ochranu před vodou a vlhkostí. Čím vyšší číslice jsou, tím je ochrana lepší.
Jmenovitý reziduální proud
30 mA
Nahlásit
Nahlásit chybu parametru
Hodnota proudu, při které chránič reaguje a přeruší obvod, aby zabránil poškození. Tento proud je rozdíl mezi proudem tekoucím do obvodu a proudem vracejícím se zpět z obvodu.
Počet fází
1
Nahlásit
Nahlásit chybu parametru
Odolnost proti zkratu (Icw)
10 kA
Nahlásit
Nahlásit chybu parametru
Udává, jaký maximální zkratový proud může chránič bezpečně vydržet bez poškození. Tato hodnota se označuje jako Icn (jmenovitá podmíněná zkratová odolnost) a je klíčová pro zajištění bezpečnosti elektrického systému, zejména v případě, že dojde k poruše.
Typ
Počet pólů
jednopólový
Nahlásit
Nahlásit chybu parametru
Označuje počet samostatných elektrických vodičů (fází a nulových vodičů), které dokáže zařízení chránit.
Typ svodového proudu
A
Nahlásit
Nahlásit chybu parametru
Detekuje střídavé reziduální proudy (AC) a pulzující stejnosměrné proudy (DC) s určitou složkou.
Typy svodového proudu označují různé charakteristiky reziduálních proudů, které chránič detekuje a na které reaguje. Tato klasifikace pomáhá zajistit správnou funkci chrániče v různých elektrických obvodech s odlišnými typy zátěže.
Rozměry a hmotnost
Hloubka
7,97 cm
Nahlásit
Nahlásit chybu parametru
Hmotnost
210 g
Nahlásit
Nahlásit chybu parametru
Ostatní parametry
Produktové číslo
42443
Nahlásit
Nahlásit chybu parametru
Na Zboží od
8. června 2016
Nahlásit
Nahlásit chybu parametru
Nahlásit chybu v informacích
Nahlásit chybu
Informace o produktu mohou být nepřesné nebo nekompletní. Doporučujeme si je ověřit před nákupem u vybraného prodejce.
