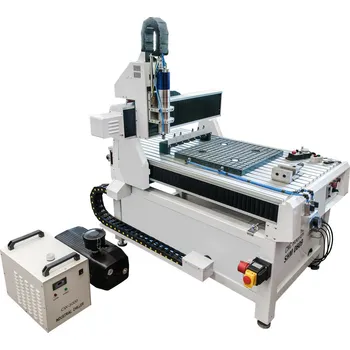

**Router a přístupový bod Numco SHG 0609 ATC**
Router Numco SHG 0609 ATC je navržen pro obrábění slitin neželezných kovů, plastů a dřeva, což jej činí vhodným pro použití v reklamním a nábytkářském průmyslu. Tento model je také vhodný pro výrobu měkkých vstřikovacích forem, elektrod a dalších tvarově náročných aplikací.
Zařízení je vybaveno řídícím systémem ARMOTE, který zajišťuje přesné a efektivní řízení obráběcího procesu. Pro usnadnění seřizovacích prací je k dispozici MPG ovladač a sonda pro určení délkové korekce nástroje. Start/stop tlačítko umožňuje opakované zpracování výrobních programů, což zvyšuje produktivitu.
Router je vybaven 2F krokovými motory, přesnými kuličkovými šrouby a lineárním vedením HIWIN. Vysokootáčkové tiché vřeteno s garantovanou házivostí méně než 0,01 mm a upínáním nástrojů do kleštiny zajišťuje vysokou kvalitu obrábění. Indukční snímače OMRON zaručují vysokou přesnost najetí referenčního bodu. Hlavní konstrukční části stroje, jako rám, bočnice a portál, jsou tvořeny odlitky, které zajišťují vysokou tuhost a stabilitu.
**ATC kit**:
- Vodou chlazené vřeteno s výkonem 1,5 kW a otáčkami až 24 000 ot/min.
- Lineární zásobník pro 6 upínačů.
- Přesný stůl s T-drážkami vyrobený z litého hliníku.
- Senzor pro automatické měření délkové korekce nástroje.
- Pohony s kontrolou ztráty polohy ve všech osách.
- Agregát pro chlazení vřetene.
- Upínače ISO20/ER16, 6 ks.
- Předepnuté lineární vedení v ose Z.
- PLC modul v řídícím systému.
Osazením ATC kitu se zmenší pracovní rozsah v ose Y o 90 mm. Pro provoz je nutno ke stroji připojit stlačený vzduch.
**Vakuový stůl**:
- Kompletní řešení včetně rozvodů, kontroly podtlaku a vakuové pumpy.
- Aktivní sací plochu je možné ohraničit na potřebný rozměr vložením těsnící gumy do drážek stolu.
- Při použití vakuového stolu se sníží průchod pod portálem o 25 mm.
**Technické specifikace**:
- Řídící systém: ARMOTE
- Elektrické připojení: 230 V
- Výkon vřetene: 1,5 kW
- Otáčky: 0–24 000 ot/min
- Uchycení nástroje: ER16
- Opakovatelná přesnost: ± 0,02 mm
- Rozsah posuvu - osa X: 600 mm
- Rozsah posuvu - osa Y: 900 mm
- Rozsah posuvu - osa Z: 120 mm
- Pracovní posuv: 6000 mm/min
- Rychloposuv: 9000 mm/min
- Rozměry pracovního stolu: 780×1300 mm
- Plocha pracovního stolu: T-drážky
- Vakuová pumpa: SVCO SV 1040 C
- Výkon vakuové pumpy: 1,25 kW
- Rám stroje: Svařovaný z ocelových profilů
Router Numco SHG 0609 ATC je robustní a přesné zařízení, které splňuje náročné požadavky na obrábění různých materiálů.
