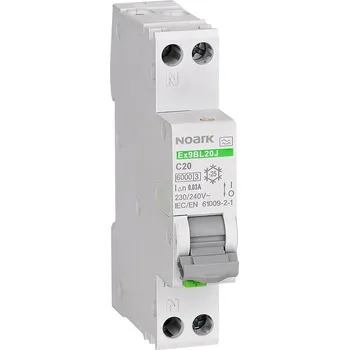

Na DIN lištu, dvoupólový, jmenovitý proud 10 A, jmenovitý reziduální proud 30 mA, typ svodového proudu AProudový chránič s nadproudovou ochranou je určen pro zajištění bezpečnosti v elektrických instalacích, zejména v domácnostech. Vyznačuje se jednomodulovým provedením, které šetří prostor v rozvaděči, a má šířku 18 mm.
Proudový chránič s nadproudovou ochranou je určen pro zajištění bezpečnosti v elektrických instalacích, zejména v domácnostech. Vyznačuje se jednomodulovým provedením, které šetří prostor v rozvaděči, a má šířku 18 mm. Konstrukce kombinuje funkci proudového chrániče s permanentním magnetem a jističe s tepelnou a elektromagnetickou spouští, což zajišťuje napěťovou nezávislost vybavovací funkce.
Zařízení má jmenovitý reziduální proud 30 mA a typ svodového proudu A, což zaručuje ochranu osob před úrazem elektrickým proudem. Jmenovitý proud je 10 A a vypínací charakteristika B, vhodná pro zásuvkové a osvětlovací obvody. Vypínací zkratová schopnost dle EN 60898 dosahuje 6 kA, což zajišťuje spolehlivé odpojení při zkratu.
Chránič má stupeň krytí IP20, je určen pro montáž na DIN lištu a pracuje v rozsahu frekvencí 50/60 Hz. Provozní teplota je v rozmezí -35 až +70 °C, což umožňuje použití v různých klimatických podmínkách. Zařízení odpojuje i nulový vodič a umožňuje připojení pevného vodiče o průřezu 1–10 mm².
Důležitou vlastností je nutnost pravidelného testování, jehož periodu upravují lokální zákony a předpisy. Doporučuje se testovat chránič v intervalu 6 měsíců v normálním prostředí a každý měsíc v náročném prostředí. Tím je zajištěna dlouhodobá funkčnost a bezpečnost zařízení.
Tato hodnota udává maximální proud, při kterém chránič správně funguje a dokáže chránit před přepětím. Udává se v ampérech.
Stupeň krytí
IP 20
Nahlásit
Nahlásit chybu parametru
Udává ochranu zařízení před vnějšími vlivy. První číslice znamená stupeň krytí před dotykem a vniknutím cizích těles. Druhá číslice znamená ochranu před vodou a vlhkostí. Čím vyšší číslice jsou, tím je ochrana lepší.
Jmenovitý reziduální proud
30 mA
Nahlásit
Nahlásit chybu parametru
Hodnota proudu, při které chránič reaguje a přeruší obvod, aby zabránil poškození. Tento proud je rozdíl mezi proudem tekoucím do obvodu a proudem vracejícím se zpět z obvodu.
Ostatní parametry
Produktové číslo
117471
Nahlásit
Nahlásit chybu parametru
Na Zboží od
7. října 2025
Nahlásit
Nahlásit chybu parametru
Typ
Použití chrániče
na DIN lištu
Nahlásit
Nahlásit chybu parametru
Počet pólů
dvoupólový
Nahlásit
Nahlásit chybu parametru
Označuje počet samostatných elektrických vodičů (fází a nulových vodičů), které dokáže zařízení chránit.
Typ svodového proudu
A
Nahlásit
Nahlásit chybu parametru
Detekuje střídavé reziduální proudy (AC) a pulzující stejnosměrné proudy (DC) s určitou složkou.
Typy svodového proudu označují různé charakteristiky reziduálních proudů, které chránič detekuje a na které reaguje. Tato klasifikace pomáhá zajistit správnou funkci chrániče v různých elektrických obvodech s odlišnými typy zátěže.
Rozměry a hmotnost
Šířka
1,8 cm
Nahlásit
Nahlásit chybu parametru
Výška
7,7 cm
Nahlásit
Nahlásit chybu parametru
Hloubka
7,7 cm
Nahlásit
Nahlásit chybu parametru
Hmotnost
135 g
Nahlásit
Nahlásit chybu parametru
