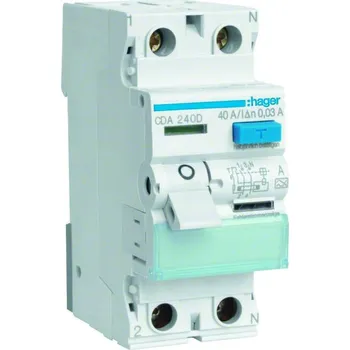

Jednopólový, jmenovitý proud 40 A, jmenovitý reziduální proud 30 mA, počet fází 1, typ svodového proudu AProudový chránič Hager CDA240D je určen k ochraně elektrických obvodů před svodovými proudy a k ochraně před úrazem elektrickým proudem. Tento chránič je dvoupólový a je vhodný pro jednofázové systémy.
Proudový chránič Hager CDA240D je určen k ochraně elektrických obvodů před svodovými proudy a k ochraně před úrazem elektrickým proudem. Tento chránič je dvoupólový a je vhodný pro jednofázové systémy. Jeho jmenovitý proud činí 40 A a jmenovitý reziduální proud je 30 mA.
Chránič je navržen pro montáž na DIN lištu, což usnadňuje jeho instalaci do rozvaděčů. Provozní napětí je 230 V při frekvenci 50 Hz. Stupeň krytí IP20 zajišťuje ochranu proti vniknutí pevných těles větších než 12,5 mm, což je vhodné pro vnitřní použití.
Hager CDA240D je citlivý na střídavé i pulzující stejnosměrné proudy (typ A). Jeho odolnost proti zkratu je 6 kA a odolnost vůči rázovému proudu je 0,25 kA. Chránič má zavírací a rozpínací schopnost 1,5 kA.
Rozměry chrániče jsou 83 mm na výšku, 35 mm na šířku a 70 mm na hloubku. Hmotnost zařízení je 180 g. Připojení vodičů je možné pomocí šroubů, přičemž průřez pro flexibilní vodiče je 16 mm² a pro pevné vodiče 25 mm². Utahovací moment pro připojení je 2,8 Nm.
Chránič splňuje normy EN 61008-1 a je vhodný pro provozní teploty od -25 °C do +40 °C. Mechanická životnost chrániče je 4000 cyklů a elektrická životnost 2000 cyklů.
Tento proudový chránič je vhodný pro použití v domácnostech i komerčních prostorách, kde je potřeba zajistit bezpečnost elektrických instalací.
Tato hodnota udává maximální proud, při kterém chránič správně funguje a dokáže chránit před přepětím. Udává se v ampérech.
Stupeň krytí
IP 20
Nahlásit
Nahlásit chybu parametru
Udává ochranu zařízení před vnějšími vlivy. První číslice znamená stupeň krytí před dotykem a vniknutím cizích těles. Druhá číslice znamená ochranu před vodou a vlhkostí. Čím vyšší číslice jsou, tím je ochrana lepší.
Jmenovitý reziduální proud
30 mA
Nahlásit
Nahlásit chybu parametru
Hodnota proudu, při které chránič reaguje a přeruší obvod, aby zabránil poškození. Tento proud je rozdíl mezi proudem tekoucím do obvodu a proudem vracejícím se zpět z obvodu.
Počet fází
1
Nahlásit
Nahlásit chybu parametru
Odolnost proti zkratu (Icw)
6 kA
Nahlásit
Nahlásit chybu parametru
Udává, jaký maximální zkratový proud může chránič bezpečně vydržet bez poškození. Tato hodnota se označuje jako Icn (jmenovitá podmíněná zkratová odolnost) a je klíčová pro zajištění bezpečnosti elektrického systému, zejména v případě, že dojde k poruše.
Ostatní parametry
Produktové číslo
CDA240D
Nahlásit
Nahlásit chybu parametru
Na Zboží od
27. července 2018
Nahlásit
Nahlásit chybu parametru
Typ
Počet pólů
jednopólový
Nahlásit
Nahlásit chybu parametru
Označuje počet samostatných elektrických vodičů (fází a nulových vodičů), které dokáže zařízení chránit.
Typ svodového proudu
A
Nahlásit
Nahlásit chybu parametru
Detekuje střídavé reziduální proudy (AC) a pulzující stejnosměrné proudy (DC) s určitou složkou.
Typy svodového proudu označují různé charakteristiky reziduálních proudů, které chránič detekuje a na které reaguje. Tato klasifikace pomáhá zajistit správnou funkci chrániče v různých elektrických obvodech s odlišnými typy zátěže.
Rozměry a hmotnost
Šířka
3,5 cm
Nahlásit
Nahlásit chybu parametru
Výška
8,3 cm
Nahlásit
Nahlásit chybu parametru
Hloubka
7 cm
Nahlásit
Nahlásit chybu parametru
Hmotnost
180 g
Nahlásit
Nahlásit chybu parametru
Nahlásit chybu v informacích
Nahlásit chybu
Informace o produktu mohou být nepřesné nebo nekompletní. Doporučujeme si je ověřit před nákupem u vybraného prodejce.
