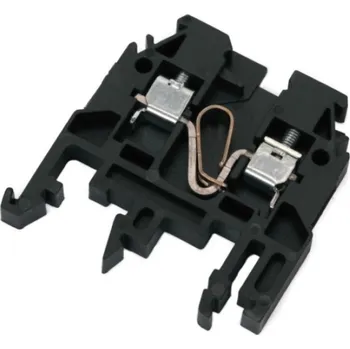

Elektro Bečov A121181

Řadová svornice typu RSA od výrobce Elektro Bečov je určena pro spojování elektrických obvodů malého a nízkého napětí. Svornice je kompatibilní s měděnými tuhými a ohebnými vodiči, stejně jako s vodiči hliníkovými, s rozsahem připojitelných vodičů od 0,15 mm² do 95 mm².

Použití této svorky je možné v elektrických instalacích dle normy ČSN 33 2000-5-51 ed. 3, a to v prostředích s vnějšími vlivy typu AB 7, AF 2, a v některých případech i v prostředích AG 2 a AH 2. Ohebné vodiče není nutné opatřovat dutinkou. Svornice RSA jsou vhodné pro provoz v teplotách až do -40 °C a splňují požadavky klimatických zkoušek.

Při instalaci propojek RSA 6 A a RSA 10 A je nezbytné použití bočních přepážek, aby nedošlo ke zkrácení vzdušné vzdálenosti mezi propojkou a můstkem následující svornice. Vybrané svorky jsou testovány na seizmickou odolnost dle ČSN IEC 980:1993 a odpovídají certifikaci GOST R.

Technické parametry řadové svornice RSA 2,5 A zahrnují jmenovitý proud 24 A, jmenovité napětí 750 V~ / 830 V=, rozměry 5x40,5x41,5 mm a elektrickou pevnost 4 kV. Svorka má černou barvu a je navržena s izolačním pouzdrem z polyamidu (PA) s hořlavostí V0 bez halogenů. Upínací šroub je typu M 2,5 x 7,6 a svornice se montuje na lišty TH 15, TH 35 nebo G 32.

Parametry

• Jmenovitý průřez vodiče: 2,5 mm²
• Rozsah připojitelnosti: 0,5 ÷ 2,5 mm²
• Jmenovitý proud CE: 24 A
• Krátkodobý výdržný proud: 300 A
• Jmenovité izolační napětí CE: 1000 V AC / 1500 V DC
• Utahovací moment: 0,4 Nm
• Provozní teplota: -40 ÷ +105 °C
• Počet připojovacích míst: 2
• Hmotnost: 7 g
• Balení: 100 ks

Řadové svornice RSA jsou určeny pro použití ve všech segmentech elektrotechnického průmyslu, včetně energetických provozů, a garantují spolehlivé a bezpečné spojení elektrických obvodů.
