Hliníkový profil s čtvercovým řezem je určen pro vytváření běžných konstrukčních struktur, kde je kladen důraz na univerzálnost a odolnost. Vyrobený z hliníkové slitiny EN AW 6060 T5, profil zajišťuje vysokou kvalitu a trvanlivost, přičemž anodizační vrstva přesahuje 12 mikronů. Tolerance profilu odpovídá normě EN 12020-2, což zaručuje přesnost při montáži.

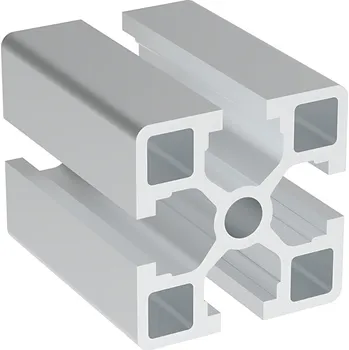

Profil má rozměry 40 x 40 milimetrů a délku 6000 milimetrů, což umožňuje široké využití v různých stavebních projektech. Hmotnost 1,37 kg/m zajišťuje snadnou manipulaci a montáž. Na všech stranách profilu jsou čtyři drážky, které umožňují univerzální možnosti připojení a přizpůsobení konkrétním potřebám konstrukce.
Spojování profilů je klíčovým aspektem při montáži, a proto je k dispozici několik způsobů upevnění. První možností je spojování pomocí šroubů v drážce, které je rychlé a jednoduché, zajišťuje dobrou kolmost a odolnost spojení. Druhý způsob využívá průběžného šroubu z vnější strany profilu, což poskytuje nejsilnější spojení odolné vůči vzájemnému pohybu. Třetí varianta spočívá v použití spojů nebo úhelníků, které umožňují regulaci a snadnou instalaci.
Pro realizaci závitu je doporučeno respektovat hloubku uvedenou v tabulce: pro drážku 6 a šroub M6 je doporučená hloubka 15 mm, pro drážku 8 a šroub M8 je doporučená hloubka 25 mm. Maximální dotahovací momenty pro šrouby jsou 10 Nm pro M6 a 20 Nm pro M8, což zajišťuje bezpečné a trvanlivé spojení. Kompatibilní příslušenství pro všechny typy spojování panelů je dostupné v rámci souvisejících produktů.
