Svorky
Zajišťují pevné a bezpečné spojení mezi vodičem a jinými elektrickými komponenty nebo strukturami. Existuje mnoho různých druhů podle využití, například můstek nebo svorky na DIN lištu. Důležitými parametry při výběru jsou počet pólů, počet svorek a průřez vodiče. Povětšinou se vyrábějí z plastu.
Na co brát ohled při výběru?
- Maximální a minimální průřez vodiče – Průměr vodiče, který lze bezpečně a efektivně připojit ke svorce. Ten se liší podle napětí vodiče nebo typu rozvaděče a bývá standardizován normou ČSN.
- Počet pólů – Označuje počet vodičů, který je možné k jedné svorce připojit. Ke každému pólu lze totiž připojit jeden vodič. Pro jednoduché spoje či jednotlivé obvody se používají jednopólové svorky, pro spravování více vodičů v jednom bodě je třeba využít vícepólových.
- Počet svorek – Svorkové bloky či svorkovnice obsahují hned několik svorek s daným počtem pólů. Tento parametr tak přijde vhod u rozvodnic a jiných složitějších zařízení.
- Stupeň krytí – Udává míru ochrany svorky proti prachu (první číslice) a vlhkosti (druhá číslice) podle standardizovaného systému Ingress Protection.
Druhy svorek

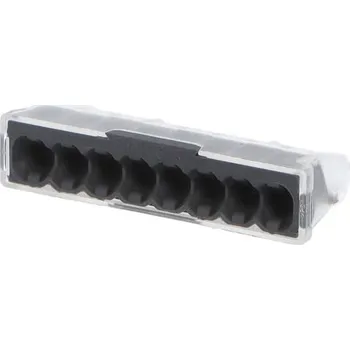

- Bezšroubové svorky – Vodiče v nich drží tlak vyvolaný pružinou, nikoliv šrouby. Upevnění je tak rychlé a snadné. Také se nazývají wago podle německého výrobce, který je jako první začal vyrábět.
- Svorkovnice – Umožňují pevné uchycení svorek a uspořádání většího množství vodičů, což usnadňuje správu elektrických obvodů.
- Rozbočovací svorky – Také se nazývají smyčkovací. Slouží k rozdělení jednoho elektrického signálu nebo napájecího vodiče do více větví či obvodů.
- Můstky – Propojují několik svorek dohromady tak, aby byly na stejné napěťové úrovni nebo sdílely stejný signál.
- Svorky na DIN lištu – Slouží k připevnění na DIN lišty, standardizované kovové lišty (Deutsches Institut für Normung) pro montáž svorkovnic, jističů, relé a dalších komponentů.
